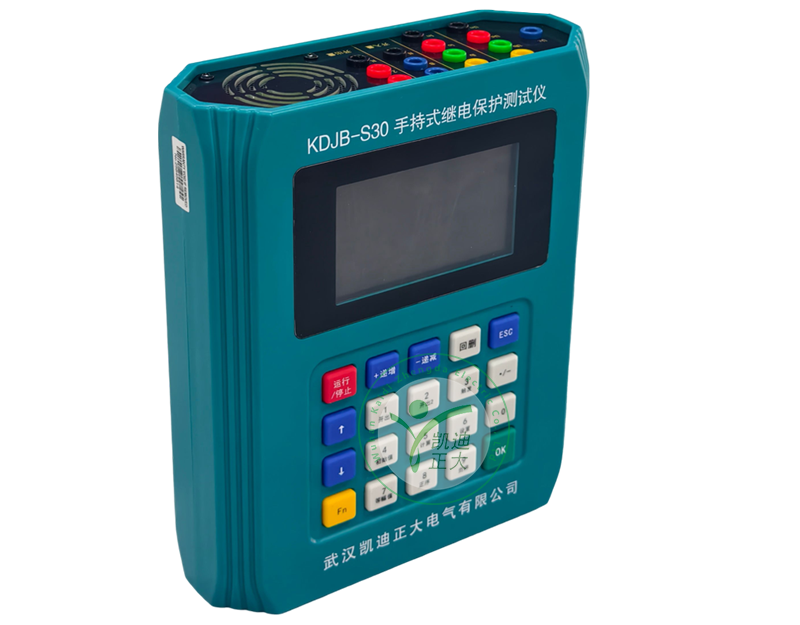

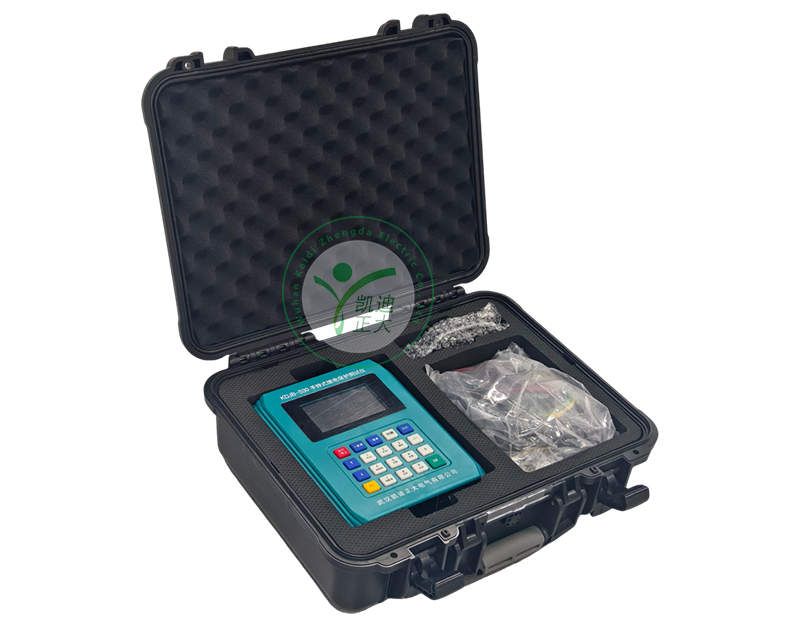

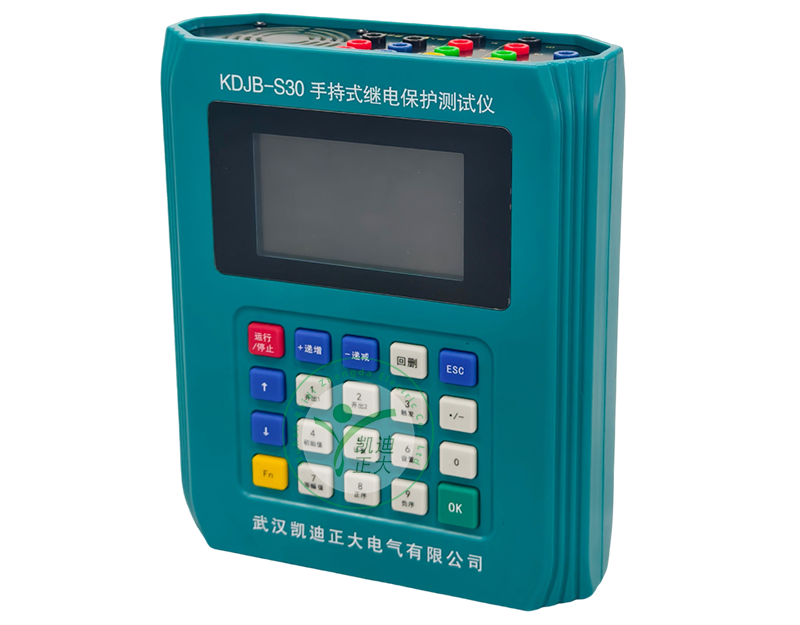

KDJB-S30手持式继电保护测试仪
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
手持式继保仪由单片机进行控制，功能简单、携带方便。既可用于交流继电器动作值、动作时间的测试;也可对低压微机线路保护的复压闭锁方向过流、零序过流、低周减载等保护功能以及高压线路微机保护的整组传动等进行测试;还可用于微机变压器差动保护的起动值、速断值、二次谐波涌流闭锁值的测试。
技术参数
交流电压输出：4路：0-130V连续可调默认６６V
输出精度：准确度：0~5V准确度误差≤±２mV，5V～120V；准确度误差≤±0.1%±2mV；分辨率：1mV
带载能力：≥30VA/相
响应时间：电压5V~130：THD%≤0.5%，电压上升下降时间小于100µ s
安全保护和输出时间：过载保护和失真自动检测。额定条件下，连续输出。
相位：0-360°连续可调；准确度0.2°；分辨率0.1°
交流电流输出：3路：0-10A 连续可调
输出精度：准确度：0.2~0.5A,误差≤2mA，0.5～10A准确度；误差≤0.1%±2mA；分辨率：1mA
带载能力：≥20VA/相
响应时间：电流0.5A~Imax：THD% ≤0.5%；电流上升下降时间小于100µ s
输出时间：连续输出＜1A，5A输出90S，10A输出8S。
相位：0-360°连续可调；准确度0.2°；分辨率0.1°
输出频率：10-500Hz，可模拟1０次谐波
准确度：频率范围：10-65Hz 准确度＜1mHz；65 Hz ~500Hz 准确度＜10mHz
开入量：2路 隔离电压500V，空接点与32V~250V；电位兼容，极性自动识别；
开出量：2路开出量类型:光耦开出,时间分辨率0.1ms。
适配器：DC 16.8V 5A
内置电池&续航能力：内置锂电池；正常使用8小时
重量：2.6kg（手持型）
尺寸：255x210x78（mm）
测试功能
手动测试：手动试验可输四路交流电压、三路交流电流，可实现交流量的幅值、相位、频率、序分量的幅值手动按步长控制。
状态序列测试：状态可进行动作时间测试，多状态模拟故障，最多可设置5个状态，可模拟重合闸后加速。
低周减载测试：该单元可对低周减载的动作值、动作时间，滑差闭锁值、电压闭锁值、电流闭锁值进行定点测试。
同期测试：该单元可以对测试同期装置的相关指标进行测试
谐波单元：该单元可进行变压器差动保护的二次谐波涌流闭锁测试。
交采测试：该单元主要是用来测量交流采样装置的采样精度
遥信测试：该单元可快速开出两对节点，中间间隔时间可自由设定，最小分辨率1ms。
毫秒计：该单元可配合现场做一些开出量，翻转计时。
功能说明
手动测试功能
能设定交流量的各种电压，电流的幅值、相位、以及设定各种故障类型的参数
以交流电压（包括相电压、线电压、零序电压、正序电压、负序电压），交流电流（包括相电流、线电流、）的幅值，相位，频率、阻抗等变量，测试相关继电器和保护的电气性能。
可手动控制步长的设定，任意设定变量变化步长
可控制开出量的变化
可监视开入量的变化
可测试动作时间
多种连续状态的测试
提供多种状态序列的设置功能
提供各种时间控制、开入量控制、手动触发进行状态切换
能设定各种类型故障，包括单项接地、两项接地、相间短路、三相短路。故障类型瞬时故障、永久性故障、转换性故障，并能控制故障转换时间
能提供电流恒定、阻抗恒定等测试方式
能模拟短路器的断开、合闸时间
能提供单独的电压输出作为零序电压或线路抽取电压
作为零序电压可设置为±3U0或±3√3U０；线路抽取电压检验时，电压的幅值、相位可随意设置
能检验继电器、保护及安全自动装置动作行为的开入量、开出两及逻辑关系
可任意设定电压、电流的幅值、相位
设定各种故障的状态参数
能对各开关量分别单独控制
专用测试功能
低周减载
同期测试
谐波测试
交流采样测试
毫秒计时功能
遥信测试
